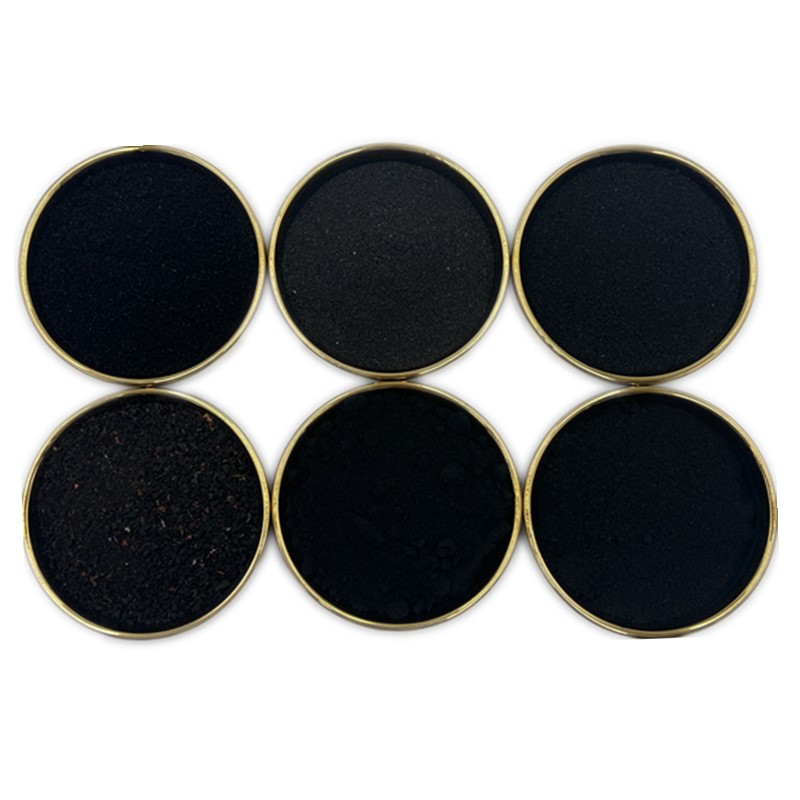

1. 膠粉規(guī)格要求
-
粒徑大小：
-
常用范圍：20目（0.85mm）至80目（0.18mm）。
-
高速公路推薦：30目（0.6mm）~60目（0.3mm），兼顧分散性與改性效果。
-
粗顆粒（如20目）可能影響混合均勻性，過細(xì)（如80目以上）可能降低彈性改性效果。
-
-
來源與成分：
-
需采用廢舊輪胎的鋼絲胎膠粉（不含纖維或雜質(zhì)），
-
金屬含量（如鐵）≤0.1%，纖維含量≤0.5%。
-
2. 摻配比例
-
膠粉摻量：通常為瀝青質(zhì)量的15%~25%（如AR橡膠瀝青）。
-
混合溫度：160~180℃（需高溫?cái)嚢璐_保膠粉充分溶脹）。
3. 應(yīng)用注意事項(xiàng)
-
儲(chǔ)存：膠粉需防潮密封保存，避免結(jié)塊。
-
混合工藝：膠粉需與瀝青預(yù)混（攪拌時(shí)間≥45分鐘），再與骨料拌和。
-
性能驗(yàn)證：需通過離析試驗(yàn)、粘度測(cè)試等確保穩(wěn)定性。
4. 優(yōu)勢(shì)與適用場(chǎng)景
-
優(yōu)勢(shì)：提升瀝青的抗裂性、降噪性和耐久性，尤其適合高溫或重載路段。
-
典型應(yīng)用：應(yīng)力吸收層（SAMI）、上面層（SMA）或OGFC排水路面。
